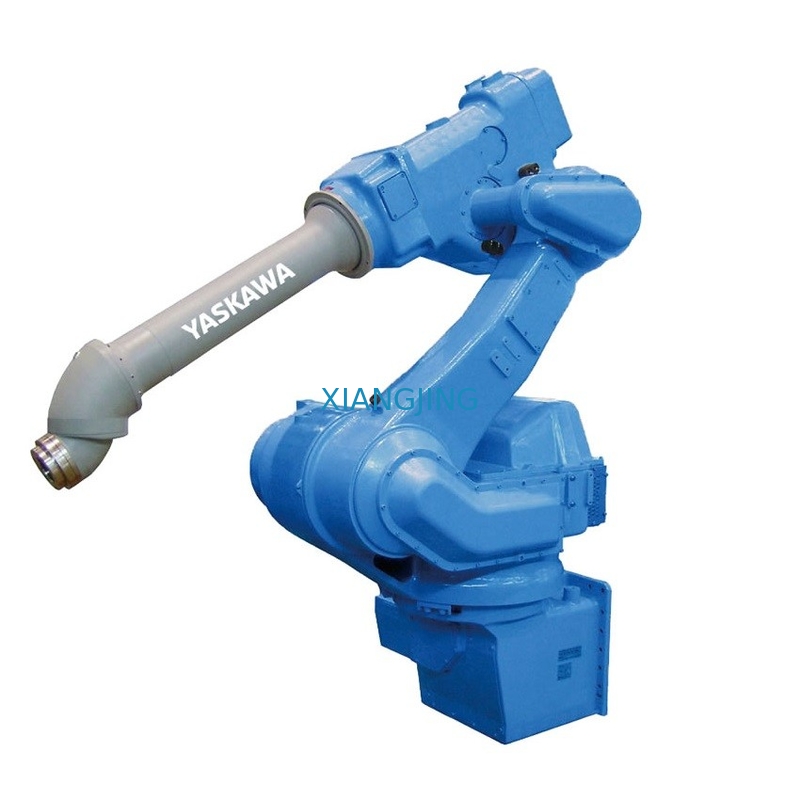

Braço de alta velocidade do robô de pintura da linha central de Yaska EPX2800 6 com controlador de NX100-FM
Detalhes do produto:
| Lugar de origem: | Shanghai, China |
| Marca: | YASKAWA |
| Certificação: | CE |
| Número do modelo: | EPX2800 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 grupo |
|---|---|
| Preço: | negotiable |
| Detalhes da embalagem: | Padrão que embala, WG do braço do robô industrial de YASKAWA EPX2800: Padrão que embala, WG do contr |
| Habilidade da fonte: | 10 peças/peças por mês |
|
Informação detalhada |
|||
| Após o serviço da garantia: | Suporte laboral video, apoio em linha, peças sobresselentes | Indústrias aplicáveis: | Hotéis, lojas do vestuário, lojas do material de construção, usina, oficinas de reparações da maquin |
|---|---|---|---|
| Lugar do serviço local: | Nenhum | Lugar da sala de exposições: | Nenhum |
| Circunstância: | Novo | O serviço pós-venda forneceu: | A instalação do campo, comissão e treinamento, manutenção de campo e serviço de reparações, suporte |
| Nome do produto: | Braço de alta velocidade versátil do robô de pintura EPX2800 | Número de machados: | 6 |
| Carga útil máxima: | 20 quilogramas | Alcance horizontal máximo: | 2779mm |
| Alcance vertical máximo: | 4582mm | Repetibilidade da pose (ISO 9283): | ±0.5mm |
| Controlador: | Controlador de NX100-FM | Posição de montagem: | Assoalho |
| Garantia: | 1 ano | Porto: | shanghai |
| Realçar: | Braço do robô de pintura de Yaska,Braço robótico de alta velocidade do pulverizador,Braço de alta velocidade do robô de pintura |
||
Descrição de produto
Braço de alta velocidade versátil do robô de pintura da precisão EPX2800 6-Axis/braço distribuidor do robô com o controlador de NX100-FM para Yaskawa Motoman
Especificações principais:
Modelo: EPX2800
Alcance horizontal máximo: 2779mm
Alcance vertical máximo: 4582mm
Carga útil máxima: 20kg
Repetibilidade da pose: ± 0.5mm
Número de machados: 6
Peso: 650 quilogramas
Introdução EPX2800:
1. A robótica de Motoman é um líder global com um grande robô da pintura instala a base
2. Capacidade de carga útil do pulso alto/úmero para montar o equipamento da aplicação da pintura
3. O tela táctil fácil de usar ensina o pendente
4. De MotoSim
software de simulação POR EXEMPLO (opcional)1. o robô de alta velocidade, versátil da seis-linha central EPX2800 é ideal para automotivo e outro
aplicações de revestimento industriais.
2. oferece o desempenho superior e cria o revestimento liso, consistente com o proeminente
eficiência para aplicações de pintura e distribuidoras.
3. o projeto oco do pulso é ideal para pintar partes contornadas tais como interior/exterior
superfícies; bem-serido para montar aplicadores do equipamento do pulverizador. Dentro do diâmetro
é 70 milímetros (2,75"). A interferência entre a mangueira e as peças/dispositivos elétricos é evitada;
assegura o tempo de ciclo e o alcance do robô/acesso os melhores.
4. mútuo de fábrica (FM) aprovou para a classe 1, Div. 1 uso em ambientes perigosos.
5. carga útil de 20 quilogramas (44,1 libras); um alcance horizontal de 2.779 milímetros (109,4"); 4.582 milímetros
(180,4") alcance vertical; repetibilidade de ±0.5 milímetro (±0.02”).
6. altamente flexível, design compacto.
1. inclui o software característico da aplicação para aplicações da pintura.
2. funcionamento das coordenadas do robô e de dispositivos de pintura, incluindo a arma de pulverizador.
3. instruções de controlo de armas dos apoios tais como condições do começo/parada e da pintura do pulverizador.
4. Todos os parâmetros de posição de pintura podem ser arquivados e salvar.
5. redes padrão dos apoios (tais como DeviceNet, ControlNet, Profibus-DP e
Interbus-S), permitindo a conexão de pintar controladores do equipamento e linha de produção
controladores.
Aplicações:
pintura e dispensar
| Especificação EPX2800 | ||
| Estrutura | Tipo vertical do Junção-braço | |
| Linha central controlada | 6 | |
| Payloard | 20kg | |
| Escala vertical do alcance | 4,582mm | |
| Escala horizontal do alcance | 2,779mm | |
| Repetibilidade | ±0.5mm | |
| escala máxima do movimento |
S-linha central (girar/varredura) L-linha central (antebraço) U-linha central (úmero) (ângulo relativo do antebraço) R-linha central (rolo do pulso) B-linha central (curvatura/passo/guinada) Táxis (pulso/torção) |
±150º +120º/-45º +90º/-85º
±360º ±360º ±360º |
| Velocidade máxima | 2,0 m/s | |
| Massa aproximada | 650 quilogramas | |
| Freios | Toda a linha central | |
| Powser Comsumption | 5 KVA | |
| Momento permissível |
R-linha central B-linha central Táxis |
77.4N·M 49.9N·M 19.6N·M |
| Momento permissível de Intertia |
R-linha central B-linha central Táxis |
2.45kg·m2 1.20kg·m2 0.20kg·m2 |
| Montagem | Assoalho | |
| Controlador Specification de NX100-FM | ||
| Estrutura | Tipo autônomo, incluido | |
| Dimensão | 500 (w) X1400 (h) X550d | |
| Massa aproximada | 120kg | |
| Sistema de refrigeração | Refrigerar de Indirecting | |
| Temperatura ambiental |
Durante a operação: 0ºC-40ºC Durante o trânsito e o armazenamento: 0ºC-40ºC |
|
| Humidade relativa | não-condensação do máximo de 90% | |
| Exigências de poder preliminares | O transformador extermal opcional reserva 240/480/575 de VAC em 50/60 de hertz | |
| Aterrar |
Aterrando a resistência: ohms ≤100 A terra separada exigiu |
|
| I/O de Digitas | Sinais especializados: 28 entradas e 7 saídas Sinais gerais: 40 entradas e 40 saídas (atribuição especializada: 24 inputsDgital/0 e 4 saídas; Atribuição geral: 16 entradas e I/O máximo de 16 saídas) (opcional): 4.096 entradas e 4.096 saídas |
|
| Feedback da posição | Pelo codificador absoluto | |
| Unidades de movimentação | Blocos servo para os servos motores da C.A. | |
| Accel/Decel | Servocontrol do software | |
| Capacidade do programa |
TRABALHO: 600.000 etapas; 10.000 instruções Escada simultânea do I/O: 10,0000 etapas |
|
| Opções de Fieldbus |
Relação do centímetro cúbico, DeviceNet, ethernet, EtherNetlP, EtherCAT, PROFINET |
|
| Ethernet | 10 T/100 base baixa TX | |
| E-parada | Parada controlada | |
| Segurança | As teclas de duplo canal da parada de emergência, 3-position permitem o interruptor, encontram ANSI/RIAR15.06-1999 e standard de segurança canadenses | |
| Pendente não ofuscante. (milímetro) | 169 (w) x314.5 (h) x 50 (d) | |
| Massa do pendente | 0,99 quilogramas | |
| Botões do playback do pendente | Ensine, jogo, telecontrole, servo sobre, começo, posse, parada de emergência, edite o fechamento (o modo do jogo permitiu no controlador) | |
