SP80 usou o braço do robô com robô ensina o soldador do pedante RD500

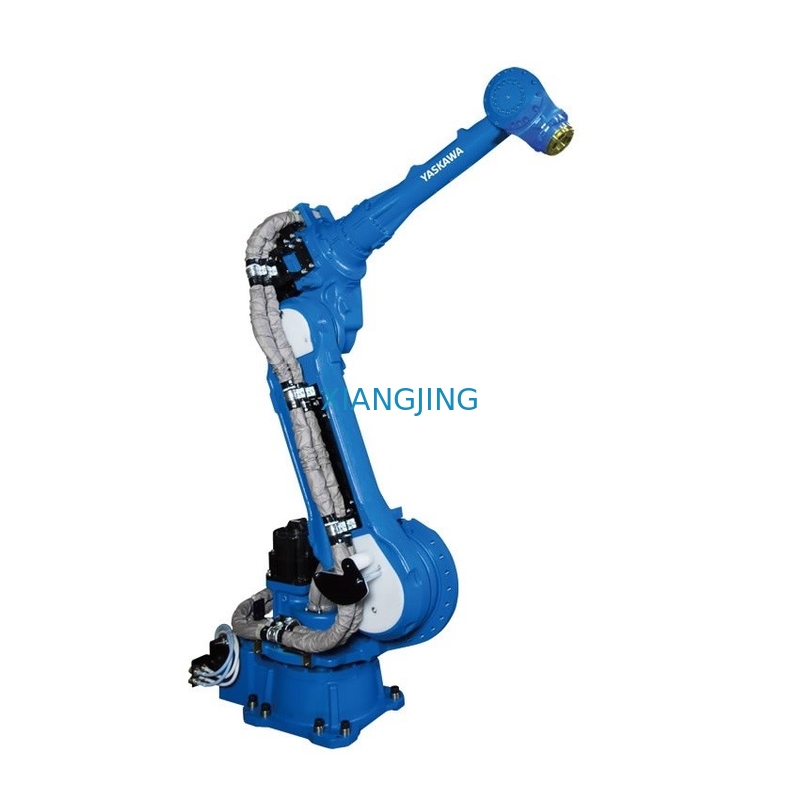

O robô de soldadura do ponto de Yaskawa Motoman SP80 flexível e rápido com o controlador do robô YRC1000 e o robô ensinam o soldador do pedante RD500

Especificações principais:

Alcance horizontal máximo: 2236mm

Alcance vertical máximo: 3751mm
Carga útil máxima: 80 quilogramas
Número de machados: 6


Projetado para o desempenho superior da soldadura de ponto, o robô da seis-linha central SP80 oferece velocidades da linha central e capacidades excepcionalmente rápidas da aceleração reduzir o tempo do ar-corte. Quando uma escala larga do movimento do pulso eliminar a interferência, um projeto magro do perfil facilita alcançar em espaços e na colocação apertados da grande proximidade dos robôs para workcells do alto densidade. Um chicote de fios integrado do ponto melhora o movimento do pulso do robô, e a arma servo e do temporizador da C.C. tecnologia para facilitar a saída da produção da qualidade. A monitoração do ponto, a representação gráfica da forma de onda, a conectividade do controlador, e um único cabo do poder e de controle fazem ao SP80 o robô ideal para simplificar o processo de solda para as peças complicadas.

Benefícios chaves
1. Instalação rápida dos únicos connectionenables do cabo do robô-à-controlador
2. O movimento de alta velocidade do robô reduz o ar-cuttime para a arma do ponto
3. Programação flexível dos simplies da escala do movimento do pulso das peças complicadas.
4. A instalação reduzida da enableshigh-densidade do projeto do perfil.

Especificações
1. carga útil de 80 quilogramas com chicote de fios do ponto
2. carga útil de 88 quilogramas sem chicote de fios do ponto
3. um alcance horizontal de 2.236 milímetros
4. 3.751 milímetros de reacht vertical
5. 0,07 milímetros de repetibilidade

6. Assoalho - montado

Características

. O robô flexível da seis-linha central caracteriza o andacceleration excepcionalmente rápido das velocidades da linha central para reduzir o tempo do ar-corte e a saída da produção do aumento.
. A escala larga do movimento do pulso elimina a interferência e melhora o fexibility da aplicação.
. O projeto magro do perfil permite o reachinginto limitou espaços e colocação da grande proximidade de workcells da forhigh-densidade dos robôs.
· Integrou a flexibilidade do improveswrist do chicote de fios do ponto e reduz o tempo ocioso da máquina.
. Arma servo e de temporizador da C.C. tecnologia aperfeiçoada para a produtividade e a qualidade.
· Monitoração e forma de onda do ponto que representam graficamente ajudas para verificar e pesquisar defeitos circunstâncias de solda.
· A conectividade do controlador fornece a fiação simples para manchar temporizadores
. Pedido do pendente do robô para programar temporizadores do tipo de Medar e de Nadex.
. O único cabo do poder e de controle reduz-se prender o tempo e os aumentos trabalham a eficiência.
. Projeto novo do chicote de fios do robô para diagnósticos e a manutenção melhorados.
. Conexões do chicote de fios do ponto
- Conexões da base ao úmero
· Sinal e poder de DeviceNet
- Conexões da base ao pulso (arma)
· Servo motor e codificador
· Airhose (2) 6.5mmID, (1) 8mmID
· Mangueira da água uma identificação (de 4) 8 milímetros
. Poder da solda (2) 22 mm2, (1) 14 mm2
. Termostato do transformador (3) 0,75 mm2
. Twisted pair do I/O do usuário (9) + (1) 0,3 mm2
. Os dados do homeposition podem ser salvar sem conexão de bateria para a manutenção fácil.
· O SP80 tem um pulso de lP67-rated e um padrão do corpo IP54.
. O SP80 pode ser assoalho, parede, inclinação-ou teto-montou. Freios areincluded em todos os machados.
. O controlador compacto de YRC utiliza o padrão de pouco peso ensina o pendente com programação intuitiva.

Imagens detalhadas
