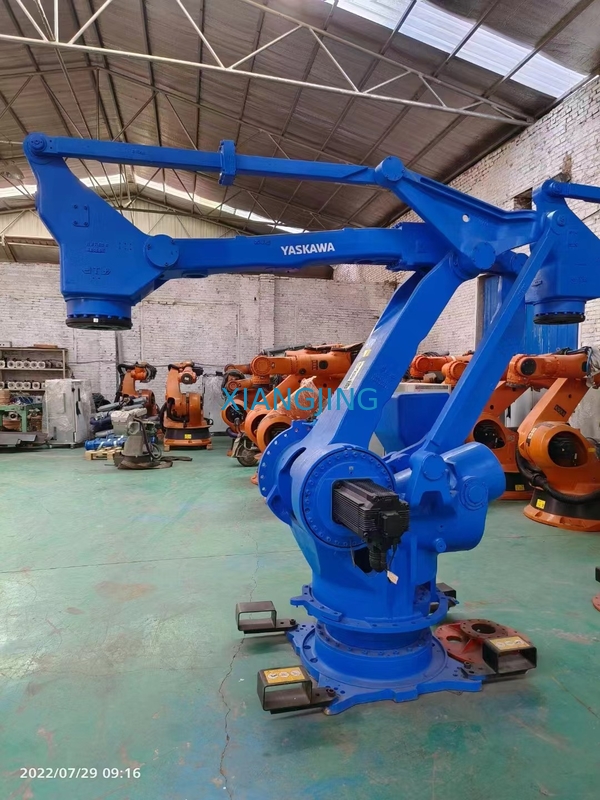

A linha central 6 usou KAWASAKI Robot Painting Robot Arm para Yaskawa Motoman
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | YASKAWA Motoman |
| Certificação: | CE |
| Número do modelo: | MPX2600 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 grupo |
|---|---|
| Preço: | negotiable |
| Detalhes da embalagem: | Padrão que embala, WG do braço do robô industrial de YASKAWA MPX2600: Padrão que embala, WG do contr |
| Habilidade da fonte: | 10 peças/peças por mês |
|
Informação detalhada |
|||
| Após o serviço da garantia: | Apoio em linha, peças sobresselentes | Indústrias aplicáveis: | Hotéis, lojas do vestuário, lojas do material de construção, usina, oficinas de reparações da maquin |
|---|---|---|---|
| Lugar do serviço local: | Nenhum | Lugar da sala de exposições: | Nenhum |
| Garantia: | 1,5 anos, 1 ano | Circunstância: | Novo |
| O serviço pós-venda forneceu: | A instalação do campo, comissão e treinamento, manutenção de campo e serviço de reparações, suporte | Nome do produto: | Braço compacto de alta velocidade do robô de pintura de MPX2600 6-Axis |
| Número de machados: | 6 | Carga útil máxima: | 15 quilogramas |
| Alcance horizontal máximo: | 2000mm | Alcance vertical máximo: | 3643mm |
| Repetibilidade da pose (ISO 9283): | ±0.2mm | Controlador: | DX200-FM |
| Posição de montagem: | Assoalho, parede, teto | Porto: | Shanghai |
| Realçar: | MPX2600 usou KAWASAKI Robot,Braço do robô de pintura de Yaskawa Motoman,Linha central usada de KAWASAKI Robot 6 |
||
Descrição de produto
Braço compacto de alta velocidade do robô de pintura de MPX2600 6-Axis com o controlador de DX200-FM para Yaskawa Motoman
Especificações principais:
Modelo: MPX2600
Escala horizontal máxima: 2000mm
Escala vertical máxima: 3643mm
Carga útil máxima: 15kg
Repetibilidade da pose: ± 0.2mm
Número de machados: 6
Peso: 485 quilogramas
Introdução MPX2600:
Seu projeto oco do pulso tem um diâmetro interno de 70 milímetros, fazendo o bem-seriu montando aplicadores do equipamento do pulverizador.
Oferece o desempenho superior e cria o revestimento liso, consistente com a eficiência proeminente para aplicações de pintura e distribuidoras.
Podem ser o assoalho, a parede ou o teto montados para a flexibilidade da disposição.
As características do controlador do robô da pintura de DX200-FM coordenam o funcionamento do robô e de dispositivos de pintura, incluindo a arma de pulverizador, o cambiador da cor e a bomba de engrenagem. Igualmente apoia instruções de controlo de armas e é compatível com redes padrão para que a conexão pinte controladores do equipamento e linha de produção.
1. grandes globais instalam a base suportaram a experiência e a confiança dos byYaskawa
2. oferece o desempenho superior e cria o finishwith liso, consistente proeminente eficiência para aplicações de pintura e distribuidoras.
3. carga útil do pulso de 15 quilogramas; bem-serido para montar uma variedade de armas de pulverizador e grande sinos.
4. o úmero aerodinamizado, é equipado com os pontos de montagem ao roteamento do optimizehose.
5. o projeto do manipulador permite o uso eficaz do envelope do trabalho, allowingcloser as instalações ao uso eficiente do workpiecesand da superfície coberta.
6. aprovado mútuo de fábrica para o uso na classe l, Div. ambientes 1 perigosos
7. o projeto versátil pode ser assoalho, parede ou teto montados para a flexibilidade da disposição.
8. grande, ajudas ocas do diâmetro do pulso de 70 milímetros para impedir a interferência do tubo do andair da pintura.
| Especificação MPX2600 | ||
| Estrutura | Tipo vertical do Junção-braço | |
| Linha central controlada | 6 | |
| Payloard | 15kg | |
| Escala vertical do alcance | 3,643mm | |
| Escala horizontal do alcance | 2,000mm | |
| Repetibilidade | ±0.2mm | |
| escala máxima do movimento |
S-linha central (girar/varredura) L-linha central (antebraço) U-linha central (úmero) (ângulo relativo do antebraço) R-linha central (rolo do pulso) B-linha central (curvatura/passo/guinada) Táxis (pulso/torção) |
±150º (wall±90º) +130º/-65º +150º/-65º
±720º ±720º ±720º |
| Velocidade máxima | 2,0 m/s | |
| Massa aproximada | 485 quilogramas | |
| Freios | Toda a linha central | |
| Powser Comsumption | 3 KVA | |
| Momento permissível |
R-linha central B-linha central Táxis |
93.2N·M 58.8N·M 19.6N·M |
| Momento permissível de Intertia |
R-linha central B-linha central Táxis |
3.75kg·m2 2.225kg·m2 0.20kg·m2 |
| Montagem | Assoalho, parede, teto | |
1. inclui o software característico da aplicação para aplicações da pintura.
2. os apoios pintam incluir das configurações de hardware: triggerdelays, calibrações do ar e programas de sincronismo da válvula.
3. acomoda instruções de controle da pintura tais como o começo/parada e a pintura do pulverizador arquivos da circunstância.
4. redes padrão dos apoios (tais como os ethernet, IP dos ethernet, Centímetro-relação, e
6. O DX200-FM está disponível com unidade funcional da segurança do nível de desempenho d da categoria 3 (PLd) (FSU), controle de velocidade segurança-avaliado dos whichsupports, linha central macia segurança-avaliado e spacelimiting, e monitorstop segurança-avaliado. Além do que a possibilidade do safeoperation em operações manuais adjacentes do boothswith menor do pulverizador, estas funções de segurança podem ser
utilizado para salvar custos e exigências do reducefloorspace.
| Controlador Specification de NX200-FM | ||
| Estrutura | Tipo autônomo, incluido | |
| Dimensão | 600 (w) X1069 (h) X520d sem transformador | |
| Massa aproximada | 150kg sem transformador | |
| Sistema de refrigeração | Refrigerar de Indirecting | |
| Temperatura ambiental |
Durante a operação: 0ºC-40ºC Durante o trânsito e o armazenamento: 0ºC-40ºC |
|
| Humidade relativa | não-condensação do máximo de 90% | |
| Exigências de poder preliminares | O transformador extermal opcional reserva 240/480/575 de VAC em 50/60 de hertz | |
| Aterrar |
Aterrando a resistência: ohms ≤100 A terra separada exigiu |
|
| I/O de Digitas | Sinais especializados: 28 entradas e 7 saídas Sinais gerais: 40 entradas e 40 saídas (atribuição especializada: 24 inputsDgital/0 e 4 saídas; Atribuição geral: 16 entradas e I/O máximo de 16 saídas) (opcional): 4.096 entradas e 4.096 saídas |
|
| Feedback da posição | Pelo codificador absoluto | |
| Unidades de movimentação | Blocos servo para os servos motores da C.A. | |
| Accel/Decel | Servocontrol do software | |
| Capacidade do programa |
TRABALHO: 200.000 etapas; 10.000 instruções Escada simultânea do I/O: 20,0000 etapas |
|
| Opções de Fieldbus |
Relação do centímetro cúbico, DeviceNet, ethernet, EtherNetlP, EtherCAT, PROFINET |
|
| Ethernet | 10 T/100 base baixa TX | |
| E-parada | Parada controlada | |
| Segurança | As teclas de duplo canal da parada de emergência, 3-position permitem o interruptor, encontram ANSI/RIAR15.06-1999 e standard de segurança canadenses | |
| Pendente não ofuscante. (milímetro) | 169 (w) x314.5 (h) x 50 (d) | |
| Massa do pendente | 0,99 quilogramas | |
| Botões do playback do pendente | Ensine, jogo, telecontrole, servo sobre, começo, posse, parada de emergência, edite o fechamento (o modo do jogo permitiu no controlador) | |
Aplicações do robô de pintura de YASKAWA MPX2600:
Dispensar, pintando
Nós podemos entrega a carga transportar a empresa no prazo de 3 dias em cima da recepção das cargas da planta
Nenhuma pergunta, por favor não hesita contactar-me.
