6 fonte de solda usada linha central de Mag Tig Mig Welding Robot With DM350 do robô de soldadura
Detalhes do produto:
| Lugar de origem: | Shanghai, China |
| Marca: | OTC |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 grupo |
|---|---|
| Preço: | negotiable |
| Detalhes da embalagem: | robô de soldadura do mag tig mig da linha central do robô de solda FD-V8 do arco 6 para OTC com paco |
| Habilidade da fonte: | 20 grupos/grupos por Mês |
|
Informação detalhada |
|||
| Circunstância: | Novo | Tipo da máquina: | robô de soldadura |
|---|---|---|---|
| Indústrias aplicáveis: | Hotéis, lojas do vestuário, lojas do material de construção, oficinas de reparações da maquinaria, u | Lugar da sala de exposições: | Nenhum |
| Que parte-inspeção video: | Fornecido | Relatório de teste da maquinaria: | Fornecido |
| Tipo de mercado: | Produto ordinário | Garantia de componentes do núcleo: | 1 ano |
| Componentes do núcleo: | PLC, embarcação de pressão, engrenagem | Garantia: | 1 ano |
| Razões de compra chaves: | PLC famoso do tipo | Peso (quilogramas): | 321 |
| Tensão: | 200-600 V | Atual: | 40 |
| Ciclo de dever avaliado: | 60% | Uso: | soldando, para a soldadura |
| O serviço pós-venda forneceu: | Braço robótico de soldagem de 6 eixos FD-V8 r OTC | Tipo: | Robô |
| Modelo: | FD-V8 | Alcance: | 3508mm |
| Carga útil: | 4kg | Repetibilidade RP da posição (milímetros): | 0,08 |
| Eixos: | 7 | Nome do produto: | Robô de soldadura de OTC |
| Peso: | 321kg | Porto: | Shanghai |
| Realçar: | robô de soldadura usado 6 linhas centrais Mag Tig,OTC usou o robô de soldadura do arco,robô de soldadura 4kg usado carga útil |
||
Descrição de produto

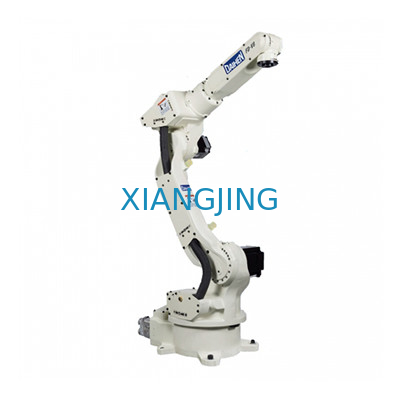

Robô de soldadura usado do mag tig mig da linha central do robô de solda FD-V8 do arco 6 para OTC com fonte DM350 de solda
Característica:
- Devido às velocidades as mais rápidas da indústria, tempos de ciclo são reduzidos.
- Antebraço Slimmed e reduzido girar o raio
- Evitando a interferência com gabaritos ou workpieces.
- Todos os cabos exigidos para a soldadura da Synchro-alimentação são construídos igualmente no antebraço.
| Especificação | Valor |
|---|---|
| Número de machados | 6 |
| Capacidade de carga útil máxima | 8 quilogramas |
| Repetibilidade posicional | ± 0,08 milímetros |
| Capacidade da movimentação | 3016 W |
| Escala de trabalho, braço, J1 (rotação) | ± 170° (±50°) |
| Escala de trabalho, braço, J2 (antebraço) | - 155° + a 90° |
| Escala de trabalho, braço, J3 (úmero) | - 170° a + 190° |
| Escala de trabalho, pulso, J4 (balanço) | ± 180° |
| Escala de trabalho, pulso, J5 (se dobrar) | - 50° a + 230° |
| Escala de trabalho, pulso, J6 (torção) | ± 360° |
| Velocidade máxima, braço, J1 (rotação) | 4,19 rad/s (240°/s) (3,32 rad/s (190°/s) |
| Velocidade máxima, braço, J2 (antebraço) | 4,19 rad/s (240°/s) |
| Velocidade máxima, braço, J3 (úmero) | 4,01 rad/s (230°/s) |
| Velocidade máxima, pulso, J4 (balanço) | 7,50 rad/s (430°/s) |
| Velocidade máxima, pulso, J5 (se dobrar) | 7,50 rad/s (430°/s) |
| Velocidade máxima, pulso, J6 (torção) | 11,00 rad/s (630°/s) |
| Carga do pulso, momento permissível, J4 (balanço) | N*m 17,6 |
| Carga do pulso, momento permissível, J5 (se dobrar) | N*m 17,6 |
| Carga do pulso, momento permissível, J6 (torção) | 7,8 N*m |
| Carga do pulso, momento de inércia permissível, J4 (balanço) | 0,43 ² do kg*m |
| Carga do pulso, momento de inércia permissível, J5 (se dobrar) | 0,43 ² do kg*m |
| Carga do pulso, momento de inércia permissível, J6 (torção) | 0,09 ² do kg*m |
| Área de seção transversal da operação do braço | ² x 340° de 3,11 m |
| Circunstâncias ambientais | 0~45°C, 20 ~ RH de 80% (nenhuma condensação) |
| Massa | 140 quilogramas |
| Capacidade de carga útil do úmero | 10 quilogramas |
| Tipo da instalação | Assoalho/teto/parede |
| Cor da pintura | Branco (notação 10GY 9/1 de Munsell) |
Nosso robô da linha central FD-V8 6 é apropriado para o arco & a soldadura de TIG, o corte do plasma do ar e as aplicações do transporte de materiais.
MANIPULADOR DO ROBÔ
• Oferece uma escala de trabalho larga com um braço independentemente articulado
• Conexão digital sem emenda com todas as fontes de alimentação de solda do tipo de OTC DAIHEN
• O controle de restrição melhorado da vibração fornece o movimento suave do robô
• Sensor mecânico incorporado de choque para a arco-soldadura
• Única tecnologia da fonte – todos os componentes são fabricados por OTC Daihen
• O projeto altamente versátil apoia muitas aplicações
CONTROLADOR DO ROBÔ FD11
• Windows XP baseou a arquitetura aberta
• Grande capacidade de memória e 40 entradas/40 sinais de controle da saída
• As funções avançadas do PLC permitem o diagrama da escada que edita diretamente com ensinam o pendente
• Capacidades da rede – conecta aos ethernet, ao DeviceNet, e às conexões de PROFIBUS (pode exigir o hardware adicional)
ENSINE O PENDENTE
• As exposições do ícone ajudam no ensino rápido & fácil
• Tela da cor de 640×480 VGA com projeção a cores do luminoso 65536 do diodo emissor de luz
• a posição 3 permite o interruptor fornece a segurança aumentada
• a função da Multi-tela permite que o usuário ver até 4 telas simultaneamente
• Função de ajuda no tela com os manuais completos da instrução
• Visualização ótica de tela táctil padrão com operação de seletor do movimento
